Termocoppia Atex Alte Temperature

Termocoppia Atex per cicli di lavorazione ad Alte Temperature in processi industriali a rischio esplosione

Le Termocoppie ATEX serie ASTC-G-Ex permettono la misurazione delle alte temperature fino a 1800 °C nei gas e polveri in atmosfere potenzialmente esplosive, con protezione base Ex d e possibilità di integrare per la parte circuitale la sicurezza intrinseca tramite l’utilizzo di un Trasmettitore ATEX Ex ia.

A differenza delle Termocoppie ATEX serie ASTC-H-EX permettono una misurazione della temperatura più elevata grazie all’utilizzo della guaina in materiale ceramico.

Contattaci

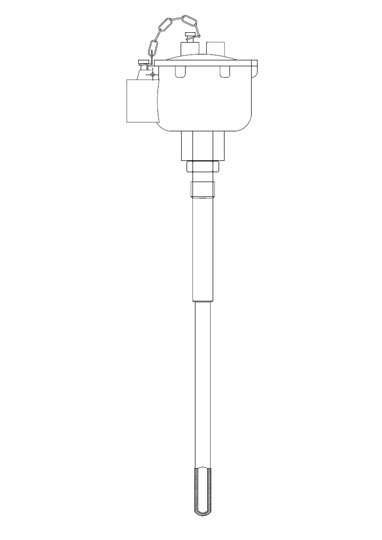

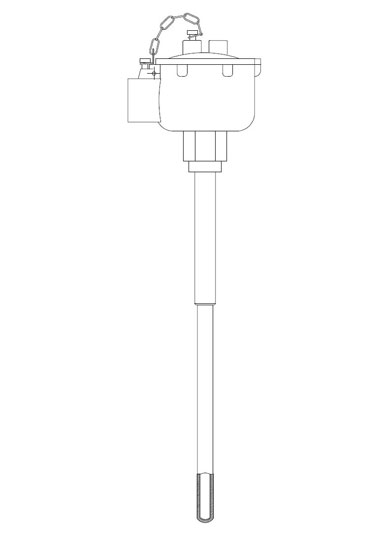

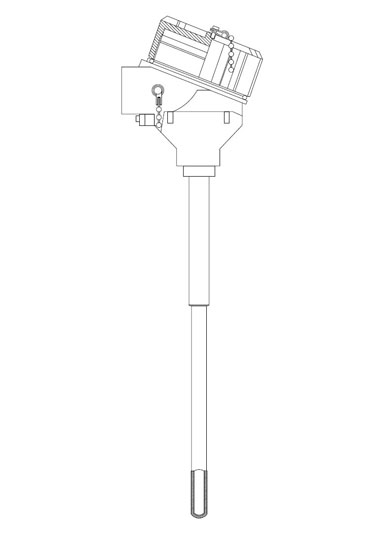

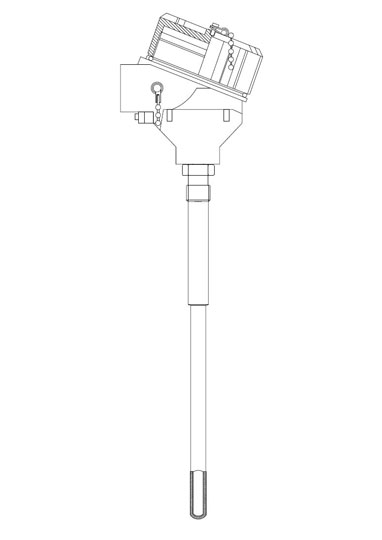

Modello ASTC-G-Ex

Termocoppia Singola o Doppia

Tipo K,J,T,N,E,B,R,S

Classe di tolleranza 1 o 2 secondo IEC584, ASTM E230 Standard o Special

Giunto caldo: isolato, a massa

Esecuzione con inserto in MgO o con inserto Ceramico bifilare/quadrifilare

Guaina ceramica da diametri 6 mm a 15 mm (altro su richiesta)

Materiale guaina ceramica in C610 o C799 (in base al campo di utilizzo)

Lunghezza guaina ceramica (Sg) a richiesta

Manicotto di supporto da diametro 10 mm a 21,3 mm in relazione alla guaina ceramica (altro su richiesta)

Materiale manicotto in AISI 304, 321, 316, 310, Inconel600, AISI 446 (altro su richiesta)

Lunghezza manicotto (Sc) a richiesta

Testa di connessione in alluminio Ex d IP 65 Tamb [-55 °C a + 60 °C]

Ingresso connessioni elettriche: Singola uscita o Doppia uscita

Connessione basetta ceramica o trasmettitore di temperatura con uscita 4..20 mA

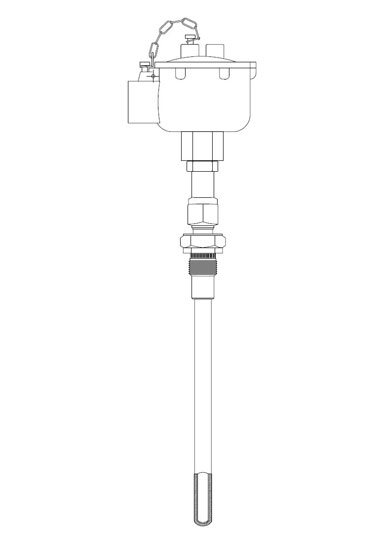

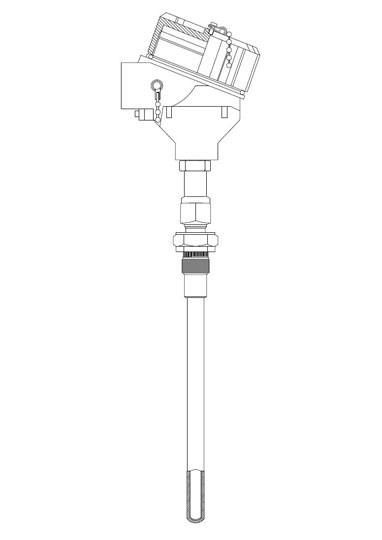

Raccordo in AISI di tipo fisso saldato su guaina o di tipo scorrevole su guaina (a compressione) per interfaccia a processo.

Il Complesso termometrico ATEX sarà conforme ai requisiti essenziali di sicurezza e salute stabiliti all’Allegato II della Direttiva 2014/34/UE (ATEX) il quale è stato sottoposto ad una procedura di valutazione della conformità attraverso il Certificato di Esame UE del tipo XEF 18 ATEX 0015 X, per le categorie 1/2GD e 2GD.
